Legendäre
Amateurteleskope Restaurierung eines Kosmos Teleskops D
61 mit Tischstativ Modell C
projekt astrotech hannover © by Wolfgang Paech |
« Der fertig restaurierte Kosmos Refraktor D 61 auf
dem Tischstativ Modell C |
HOME |
|
|
|
Die Webseite beschreibt
die Restaurierung eines klassichen Kosmos Amateurteleskops D 61 auf einer
Montierung mit der Bezeichnung Tischstativ Modell C. Das Teleskop stammt aus
den 30ger Jahren des letzten Jahrhunderts, die Montierung ist jünger und
stammt wohl aus den 50ger Jahren. Jedenfalls wurde das Gerät in dieser
Kombination nie von Kosmos ausgeliefert. Die Produktion der Montierung wurde
erst nach dem 2. Weltkrieg aufgenommen, wogegen die Produktion des D 61 nach
dem Krieg eingestellt und durch das Modell E 68 ersetzt wurde.
Hier
werden hauptsächlich Bilder der Einzelteile vor und während der
Restaurierung und beim anschließenden Wiederuafbau gezeigt. Eine
ausführliche Beschreibung der Arbeitsschritte finden Sie in
diesem
pdf-file.
Weitere
pdf-downloads:
Original Prospektblatt, ca. 1930 Original
Prospektblatt, ca. 1935 Original Prospektblatt, Zubehör für das D 61,ca.
1935 Ausschnitt aus der Bedienungsanleitung -
Teleskopbeschreibung Ausschnitt aus der Bedienungsanleitung - Beschreibung der
Montierung und der Teilkreise |
|
|
|
|
|
Vor weit über 25 Jahren bekam ich ein Kosmos
Schulfernrohr D 61 mit einer parallaktischen Montierung Modell C - in
Einzelteile zerlegt - aus dem Nachlass von Dr. Kohlmann, der in den 60er Jahren
dem Vorstand der Volkssternwarte Hannover angehört hat. Lange Jahre
eingelagert, habe ich mich Mai und Juni 2018 daran gemacht, das "historische"
Instrument komplett zu überarbeiten und neu aufzubauen.
ALLE
Einzelteile waren in einem sehr schlechten Zustand. Dies betraf vor allem
verrostete Stahlteile und angelaufene Messing- und Bronzeteile mit
Materialschäden. Ein großes Prob-lem waren verharzte Öle und
Fette, die mit der Lackierung bereits eine fest Verbindung ein-gegangen waren
und auch mit Kaltreiniger, Fettlöser und anderen Reinigungsmittel nicht zu
entfernen waren.
« Das Bild links zeigt das Original
Titelblatt der Kosmos Anleitung zum D61 und dem Tischstativ Modell C - einer
einfachen parallaktischen Montierung mit manueller Nachführung und
Teilkreisen in Rektaszension und Deklination.
Hier oder auf das
Vorschaubild zum Laden eines großen Bildes klicken. |
|
Nachdem - soweit möglich - alles komplett in Einzelteile zerlegt
war, wurden alle Stahl- und Gussteile mit Kaltreiniger und Fettlöser
(Azeton) von groben Schmutz gereinigt. Stahlteile mit Gewinde - zum Beispiel
die Fußnivellierschrauben - wurden längere Zeit in Kaltreiniger
regelrecht eingeweicht.
Danach wurde begonnen verharztes Fett und
Öl zu entfernen. Da Fett und Öl teilweise mit dem Hammerschlaglack
eine feste Verbindung eingegangen war, blieb keine andere Lösung als die
Teile komplett in Handarbeit abzuschleifen. Dazu wurde grobe, so genannte,
Stahlpolierwolle eingesetzt. Mit dieser wurde erreicht, dass Schmutz komplett
entfernt werden konnte, die alte Hammerschlaglackierung aber nur angeschliffen
wurde, so dass sie später einfach überlackiert werden konnte.

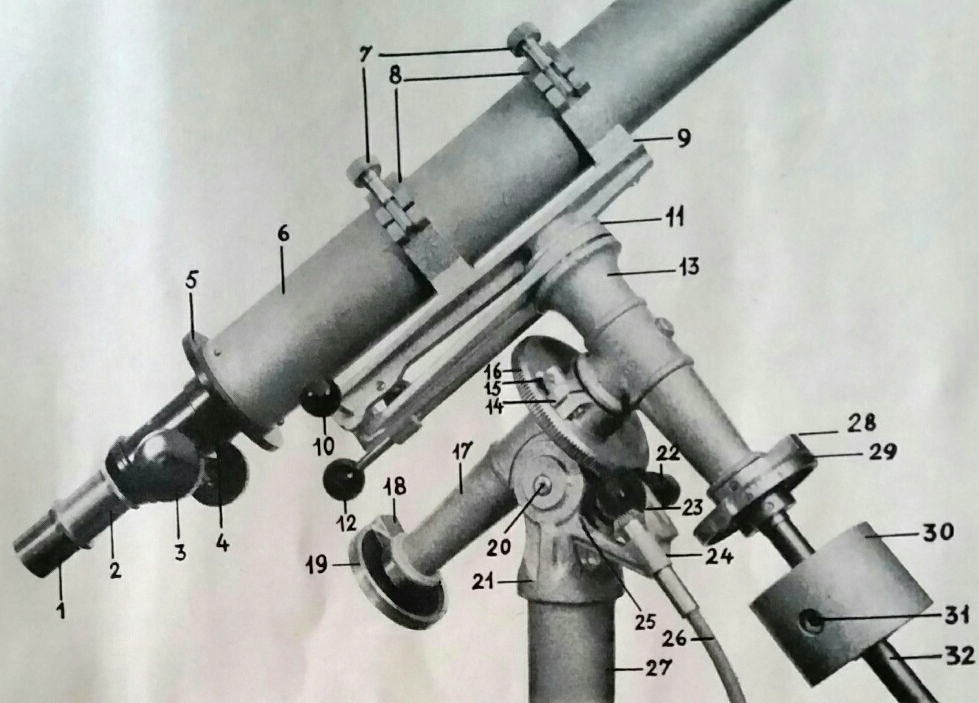

Die Montierung Tischstativ Modell
C aus der Original Bedienungsanleitung von Kosmos.
Klicken Sie
hier oder auf das Vorschaubild zum Laden eines großen
Bildes » |
|
|
Die folgenden Bilder zeigen einige Einzelteile von
Teleskop und Montierung vor der Restaurierung. |
|
|
Okularauszug, Zenitprisma und 31mm Okular |
Sucherfernrohrs, Tubus, Objektiv, Okular und Haltering |
|
|
|
|
Rektaszensionsteilkreis |
Objektivfassung und Objektivdeckel |
|
|
|
|
Rektaszensions- und Deklinationsachse |
Tangentialarm der Deklinationsachse |
|
|
|
|
Polblock, Polhöhenskala und Stundenachse |
Kegelrad, Schnecke und Lagerbock |
|
|
Abschließend wurde alle Teile, die mit Hammerschlag neu
lackiert werden sollten, an den Stellen abgeklebt, die nicht überlackiert
werden durften. In Innengewinde wurden zur Gewindeabdeckung entsprechend
metrische Schrauben eingedreht. Lackiert wurde aus der Sprühdose bei gutem
Wetter draußen in einem größerem Pappkarton, der sozusagen als
Lackierkanine diente. Insgesamt wurden jeweils drei neue Lackschichten
aufgebracht. |
|
|
|
Säule und Fuss |
Polblock und Deklination Tangentialarm |
|
|
|
|
Rektaszensionsachse |
Einige der fertig lackierten Teile |
|
|
Die Messingteile wurden - soweit möglich - in meiner
Drehmaschine bearbeitet. Der alte Zapponlack wurde mit feiner Stahlpolierwolle
entfernt. Nach fertiger Reinigung wurden die Teile mit Spezialöl
eingerieben, auf eine erneute Lackierung mit Klarlack wurde verzichtet. Alle
anderen Teile wurden freihand bearbeitet. |
|
|
|
Rektaszensionsantrieb und Klemmung |
Rektaszensionsteilkreis |
|
|
|
|
Objektivfassung |
Fertig bearbeitete Messingteile |
|
Nachdem alle größeren Teile fertig gestellt
waren, wurden die restlichen, kleineren Teile gesäubert. Unter anderem
auch Schrauben, die Klemmung und die Stellschraube für die DE
Feinbewegung. Bei allen Teilen war Handarbeit angesagt. Zum Schluss wurden die
optischen Teile mit Baader Optical Wonder gereinigt. |
|
|
|
Tubusmontage, die Rohrschellen |
Nivellierschrauben des Fußteils |
|
|
|
|
Das
frei rotierbare Zenitprisma |
Okulare und Sucherokular |
|
|
Zu diesem Kosmos Teleskop gab es einen kleinen Hocker,
um eine höhere Einblickposition für den Beobachter zu realisieren. Er
besteht aus einem Stahlrohrgestell mit aufgesetzter Holzplatte, die ein kleines
"Kästchen" zum Ablegen von optischen Zubehör beinhaltet.
Das Stahlrohrgestell wurde entrostet und neu schwarz lackiert. Das
Holzteil wurde mit einem Dreieckschleifen bearbeitet und anschließend
eingeölt. Auch hier wurde auf Klarlack verzichtet. |
|
|
Der
Hocker vor der Bearbeitung |
|
|
|
|
Holzaufsatz vor dem Einölen |
Der
fertig lackierte und geölte Hocker |
|
|
|
Nachdem - bis zum letzten Schräubchen - alle Teile fertig waren,
wurde das kleine Teleskop mit seiner Montierung Stück für Stück
wieder zusammen gebaut.
Insgesamt wurde über 4 Wochen mehrere
Stunden Arbeit am Tag investiert. |
|
|
|
Säule mit aufgesetztem Polblock |
Rektaszensionszahnrad un Klemmung |
|
|
|
|
Rektaszensionsachsachse |
Rektaszensionsteilkreis und Ablesenonius |
|
|
|
|
Kegelrad und Schnecke für die Handnachführung |
Tangentialarm der Deklination |
|
|
|
|
Deklinationsachse mit Klemmung, Teilkreis und Nonius |
Kegelrad und biegsame Welle der Handnachführung |
|
|
|
|
Tubusmontage mit den Rohrschellen |
Objektivfassung und Objektiv |
|
|
|
|
Montage des Okularauszuges |
Montage des Sucherfernrohrs |
|
|
|
|
Zenitprisma und Okular |
Gegengewicht und fertig |
|
|
|
|

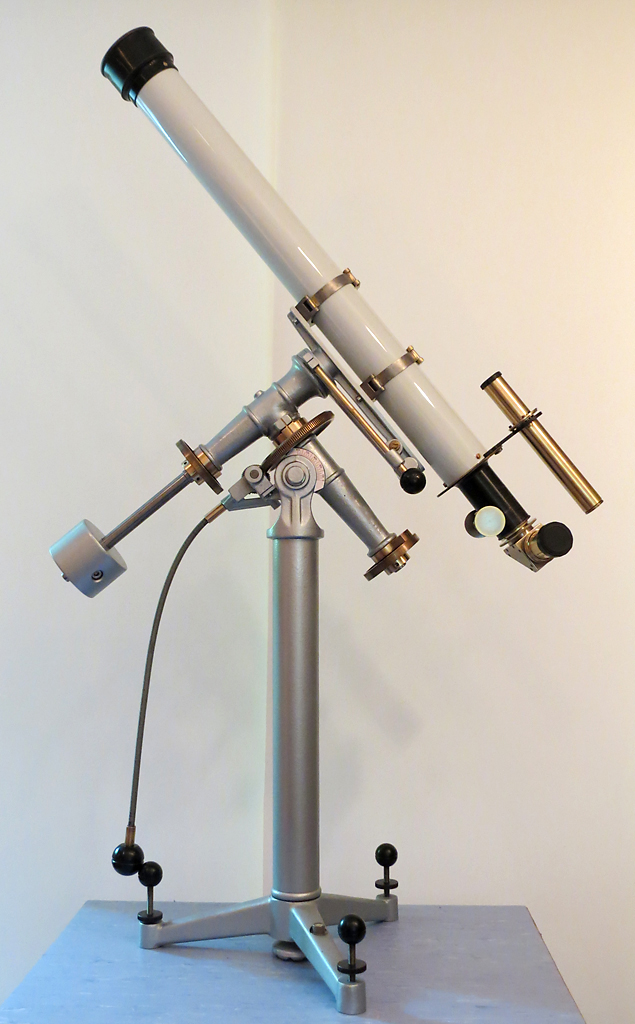

Die
beiden Bilder zeigen den Kosmos D 61 auf dem Tischstativ Modell C Anfang
Juli 2018 nach Abschluss aller Arbeiten |
|
|
|
|
Folgend noch einige
Detailansichten von Teleskop und Montierung |
|
|
|
Polblock und Polhöhenskala |
Rektaszensionsantrieb |
|
|
|
|
Okularauszug mit Zenitprisma und Okular |
Fußteil, Nivellierschrauben und Okulare |
|
|
