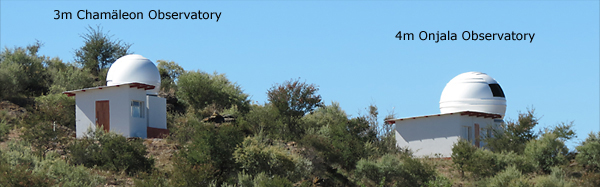

Projekt Onjala - 3 Meter Scopedome Kuppel für Paech privat
|
|
| Die Bilder
dieser Webseite ergänzen den Text des pdf-files
kuppelunterbau-aktuell
– alle Vorschaubilder lassen sich durch Anklicken
vergrößern. |
| |
 |
 |
Lage beide Bauplätze, 3 und 4m
«« Das Luftbild (ganz lnks) ist eine
Darstellung von "Google Earth", markiert mit den wichtigsten
Details.
« Das zweite Bild ist
eine grobe Skizze mit einigen zusätzlichen Angaben. |
|
|
Blick von
den Bauplätzen Richtung Ost, Süd und West. Das Hauptgebäude der
Lodge liegt direkt hinter dem Beobachter in Richtung Nord.
|
 |
 |
Lage Bauplatz PAECH
«« Ungefähre Lage. Ist
rot/weißes Absperrband noch vorhanden sein, sollte Lage klar
sein

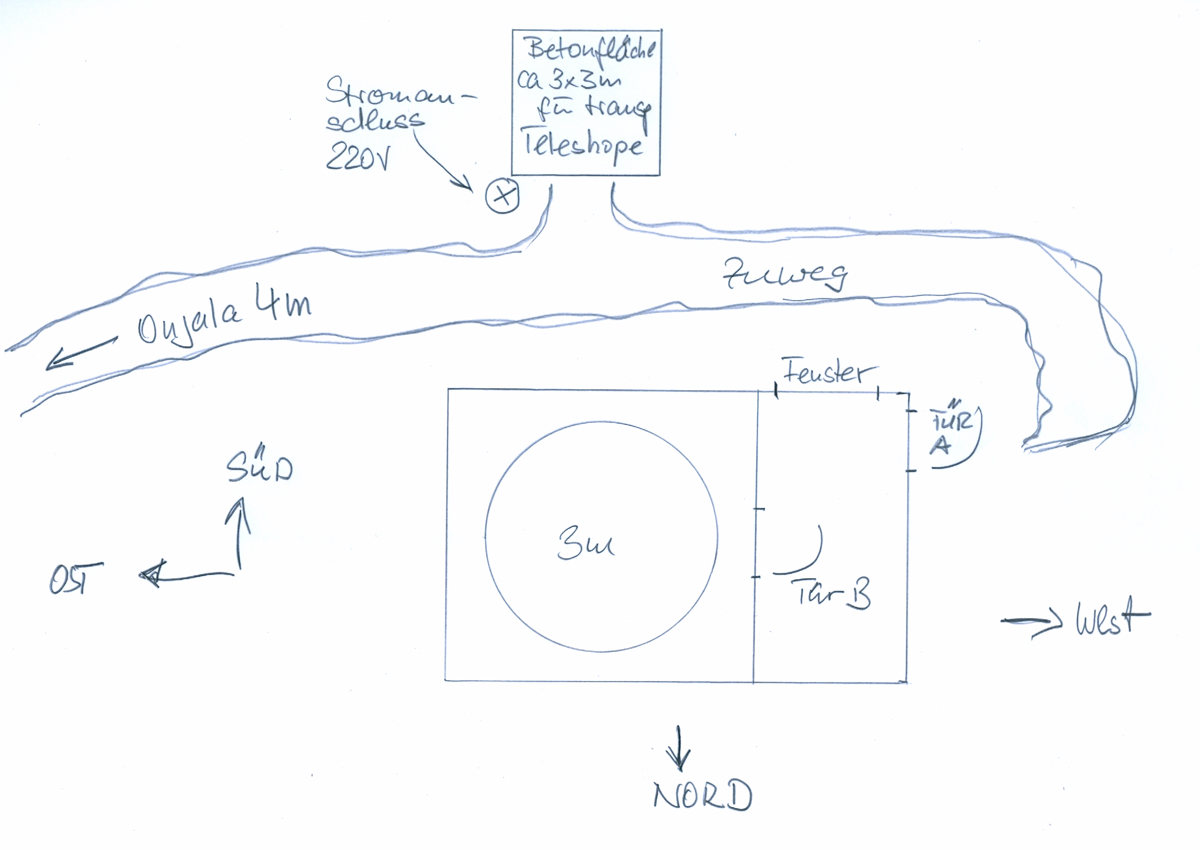

« Skizze grober Lageplan
mit Zugang und Himmelsrichtungen |
|
 |
 |
Maße Kuppel und Unterbau 3m
PAECH
««
Abmessungen der 3m Kuppel
«
Bemaßte Bauzeichnung 3m, kein Bild,
pdf-file im
download |
|
 |
 |
Wichtigste Maße Unterbau 3m
PAECH und Montageanleitung

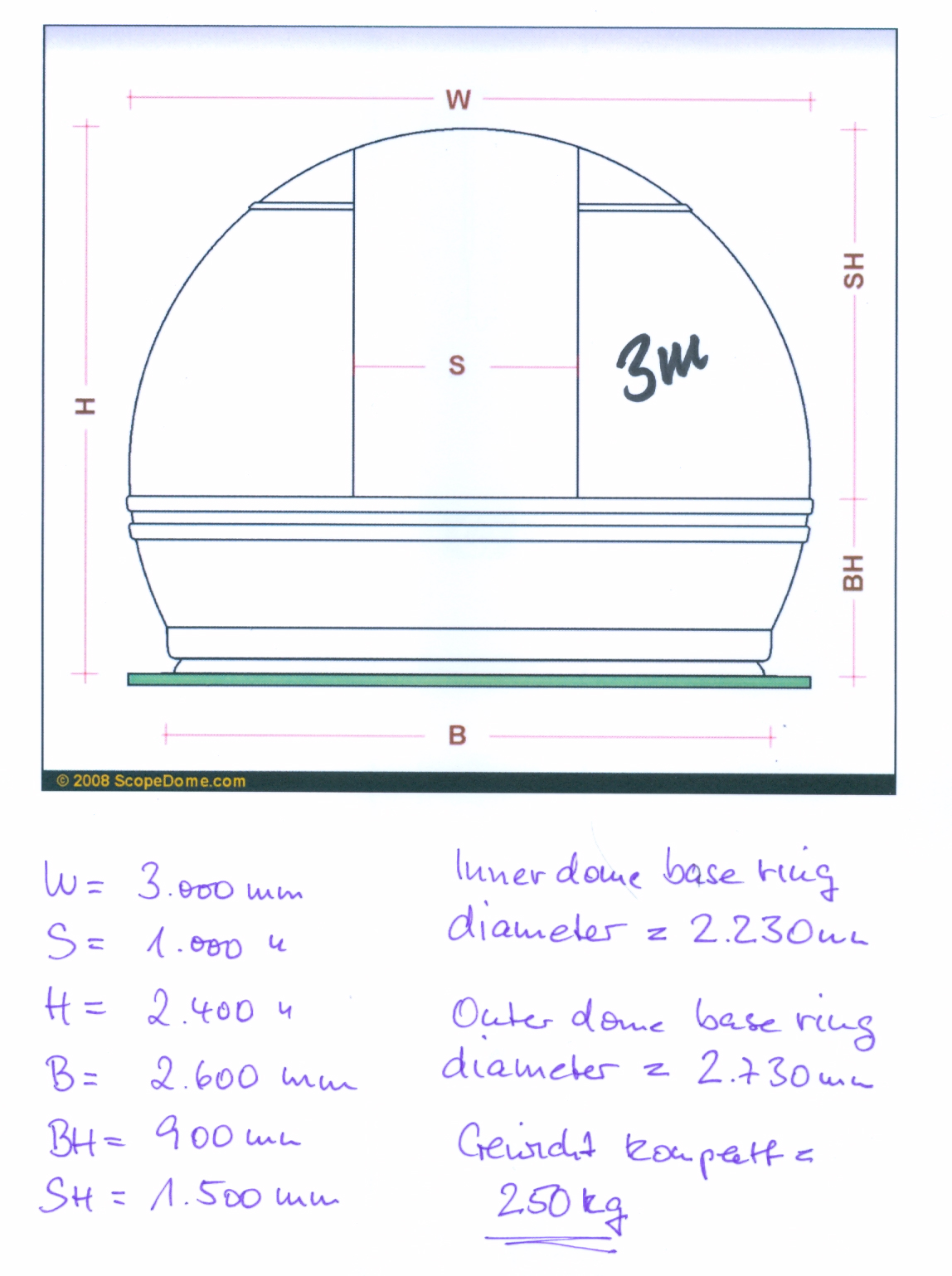

«« Wichtigste Maße der 3m
Kuppel
« Montageanleitung 3m
inkl. Elt Anschlüsse, kein Bild,
pdf-file im
download |
|
 |
 |
Beispielbilder Basisring und Kuppelmontage
3m PAECH
«« Basisring der 3m
Kuppel

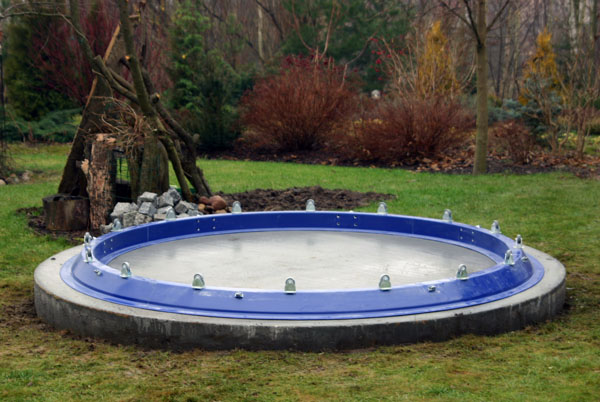

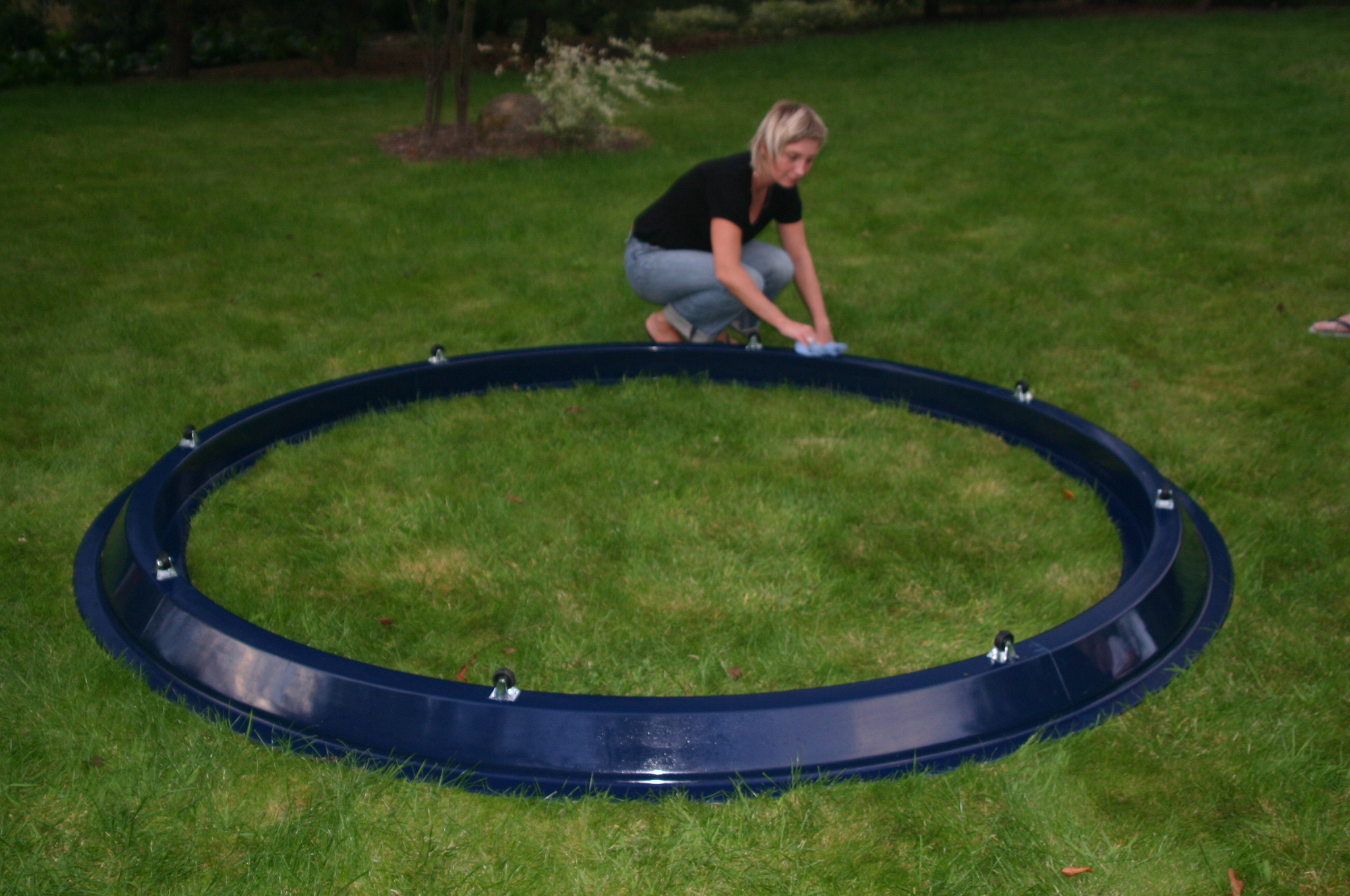

« Basisring der 3m
Kuppel mit den Rollen, dies tragen die Kuppel und dienen der Kuppeldrehung.
Dieser Basisring wird mit dem Kuppelunterbau fest verschraubt.
Maße: innen 2.230mm, außen
2.730mm |
|
 |
 |
Beispielbilder Basisring und Kuppelmontage
3m PAECH

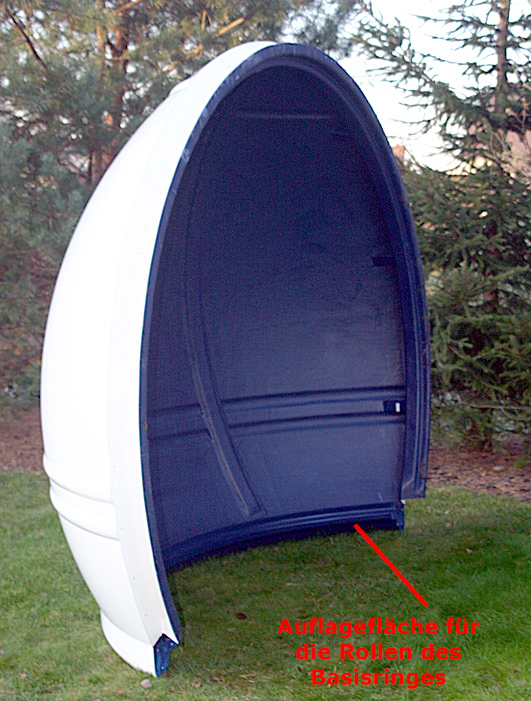

«« Kuppelhalbschale der 3m
Kuppel

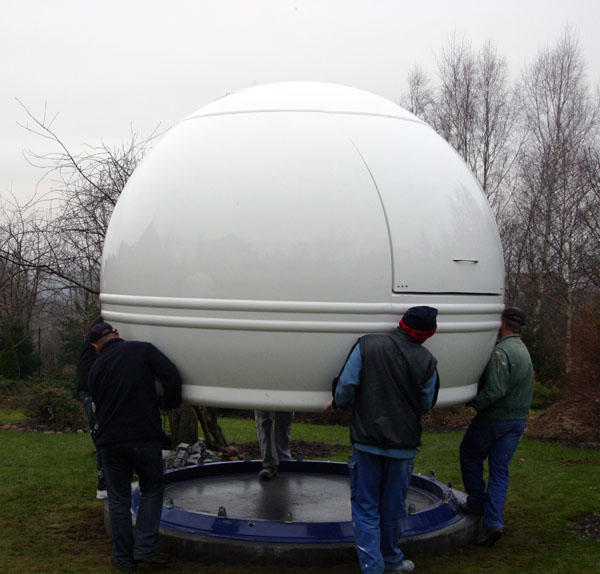

« Komplett montierte
Kuppel |
|
 |
 |
Beispielbilder 8-eck Konstruktion für
3m PAECH

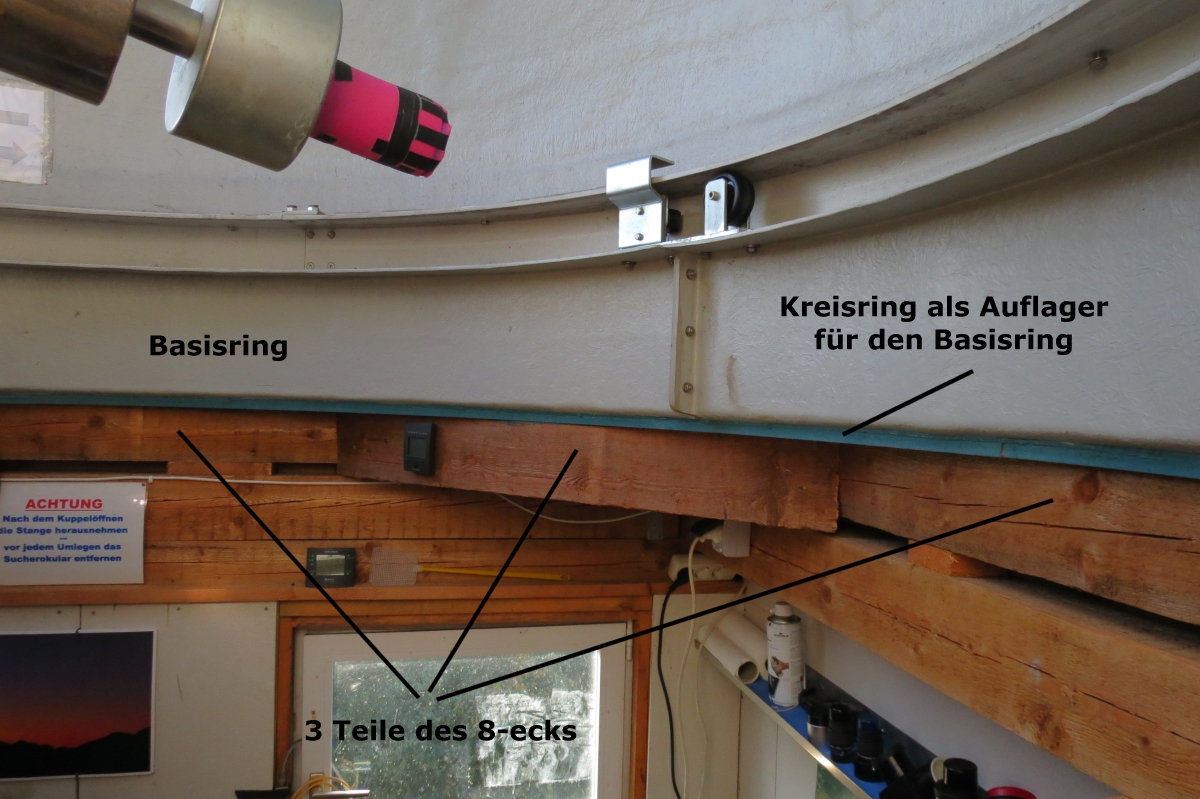

«« Teil des 8-ecks mit
Beschriftung

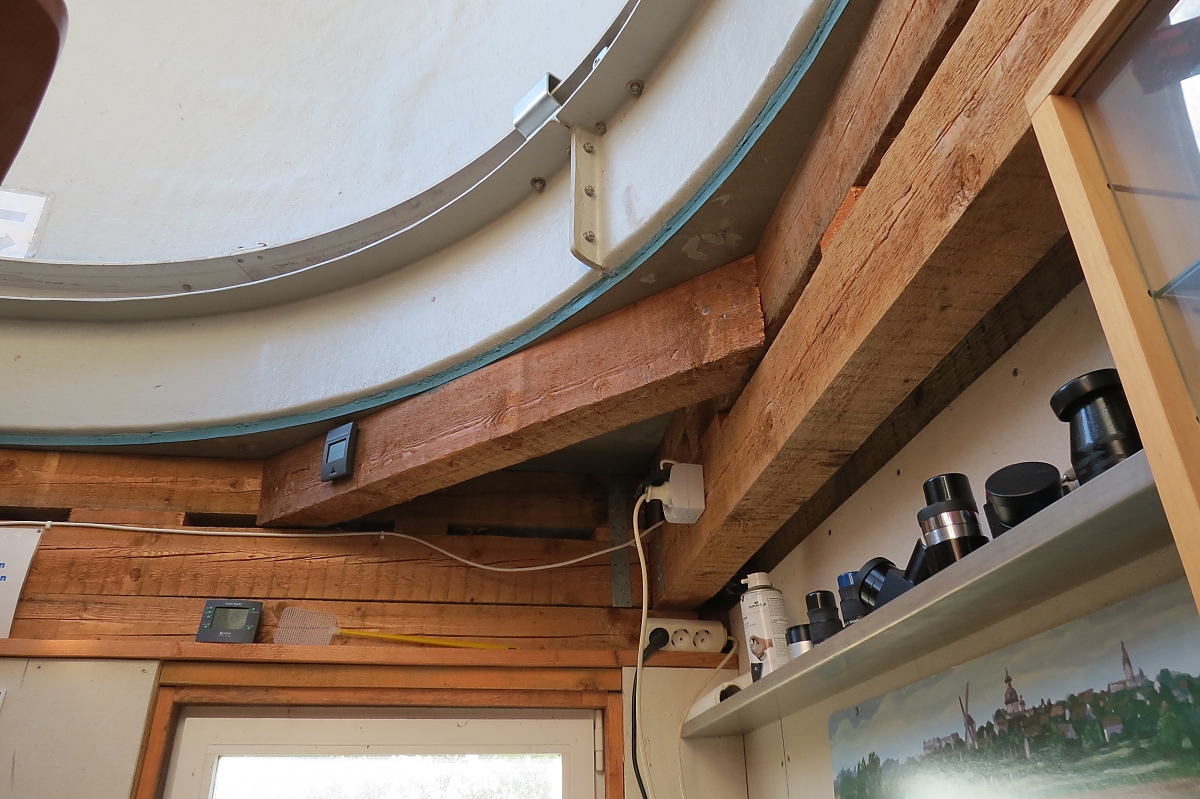

« Teil des
8-ecks, schräg von unten aufgenommen |
|
 |
 |
Beispielbilder ähnliche Kuppel für
3m PAECH

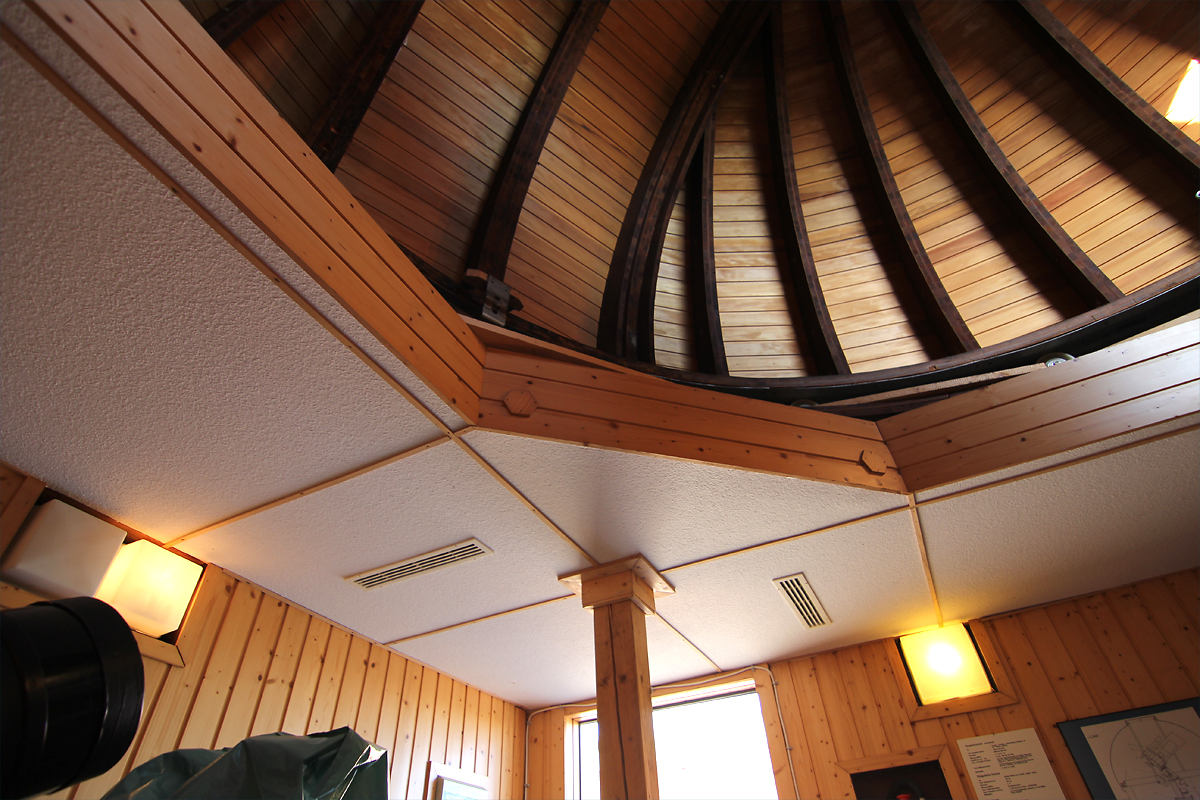

«« Ähnliche Kuppelkonstruktion mit
Stützpfeiler (ohne Trennwand zwischen Kuppelinnenraum und
Vorraum

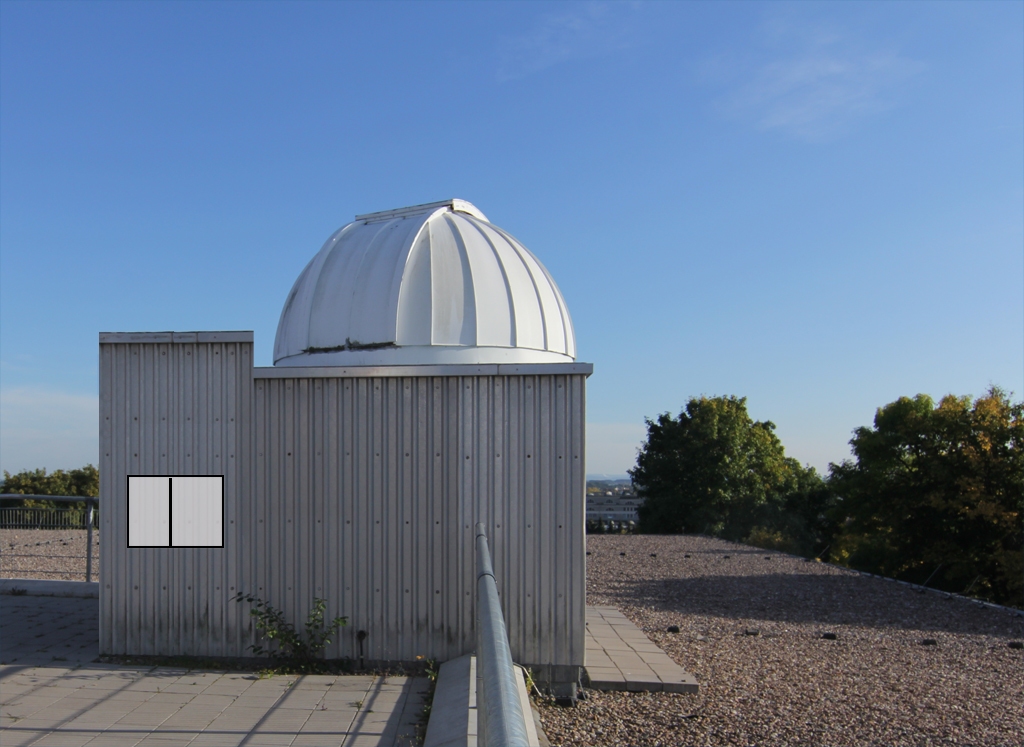

« Ähnliche
Kuppelkonstruktion mit Vorraum und Fenster von außen |
|
 |
 |

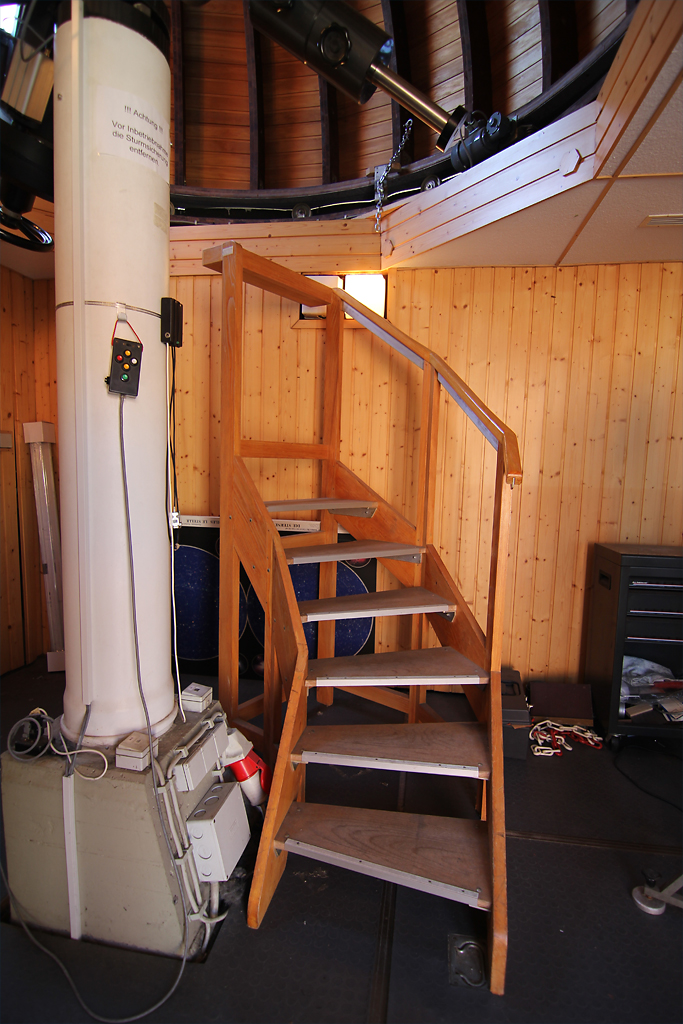

Beobachtungstreppe für 3m
PAECH
««
Bild mit Abmessungen
« weitere
Ansichten
6
Stufen, zweimal um 30 Grad abgeknickt, Stufenbreite ca. 50cm, Stufenhöhe
ca. 16cm. Treppenhöhe ca. 1m, insgesamt ca. 1.9m |
|
|
