Da die Produktion der Flatfieldkameras von Lichtenkecker Optics in Hasselt/Belgien nicht lange nach dem tragischen (und viel zu frühem) Tod von D. Lichtenknecker eingestellt wurde, und so langsam das Wissen um die Kameras verloren geht, habe ich mich entschlossen - soweit noch vorhanden - allgemeine Informationen zu den FFC´s zusammenzustellen und als Webseite zu publizieren, da die Kameras heute noch gebraucht gehandelt werden. Das optische Konzept der Lichtenknecker Flatfieldkameras war mit Verfügbarkeit eine astrofotografische Revolution, denn sie stellte dem Amateurastronomen "schnelle" Optiken mit Öffnungsverhältnissen von um die f/4 und einem völlig ebenen Bildfeld zur Verfügung. Heute (2016/2017) gibt es von der Firma Celestron 2 Teleskopserien mit f/2 Systemen; das HyperStar System für die Celestron Schmidt Cassegrain Teleskope und der so genannten Rowe-Ackermann Schmidt Astrograph (RASA). Beides sind moderne Systeme für den Einsatz mit CCD- und DSLR Kameras mit kleinen Pixelgrößen konzipiert. Die Seite gliedert sich dabei in folgende Punkte:

Einleitung Allgemeines, die Optik und technische Daten der Flatfieldkameras Prinzipieller Aufbau und das Zerlegen einer Flatfieldkamera Zur Fokussierung Die Justage einer Flatfieldkamera Das MFFT 55 Mögliche Verbesserungen SBIG CCD Beispielbilder download der kompletten Site als pdf-file (ca. 1.5Mb)

Einleitung Da Lichtenkenckers Flatfieldkameras nahezu beugungsbegrenzt über ein sehr großes Bildfeld abbilden, sind es auch heute noch gefragte fotografische Aufnahmeinstrumente, die allerdings nur noch auf dem Gebrauchtmarkt erhältlich sind. Zunehmend werden sie jetzt auch zusammen mit CCD-Kameras eingesetzt, da die heutigen Kameras mit Pixelgrößen zwischen 6.8- und 9 mm - zusammen mit einer FFC - ebenfalls fast beugungsbegrenzt arbeiten. Einige Beispielbilder, aufgenommen mit einer Flatfieldkamera 200/540mm und einer SBIG ST-2000XM finden Sie hier

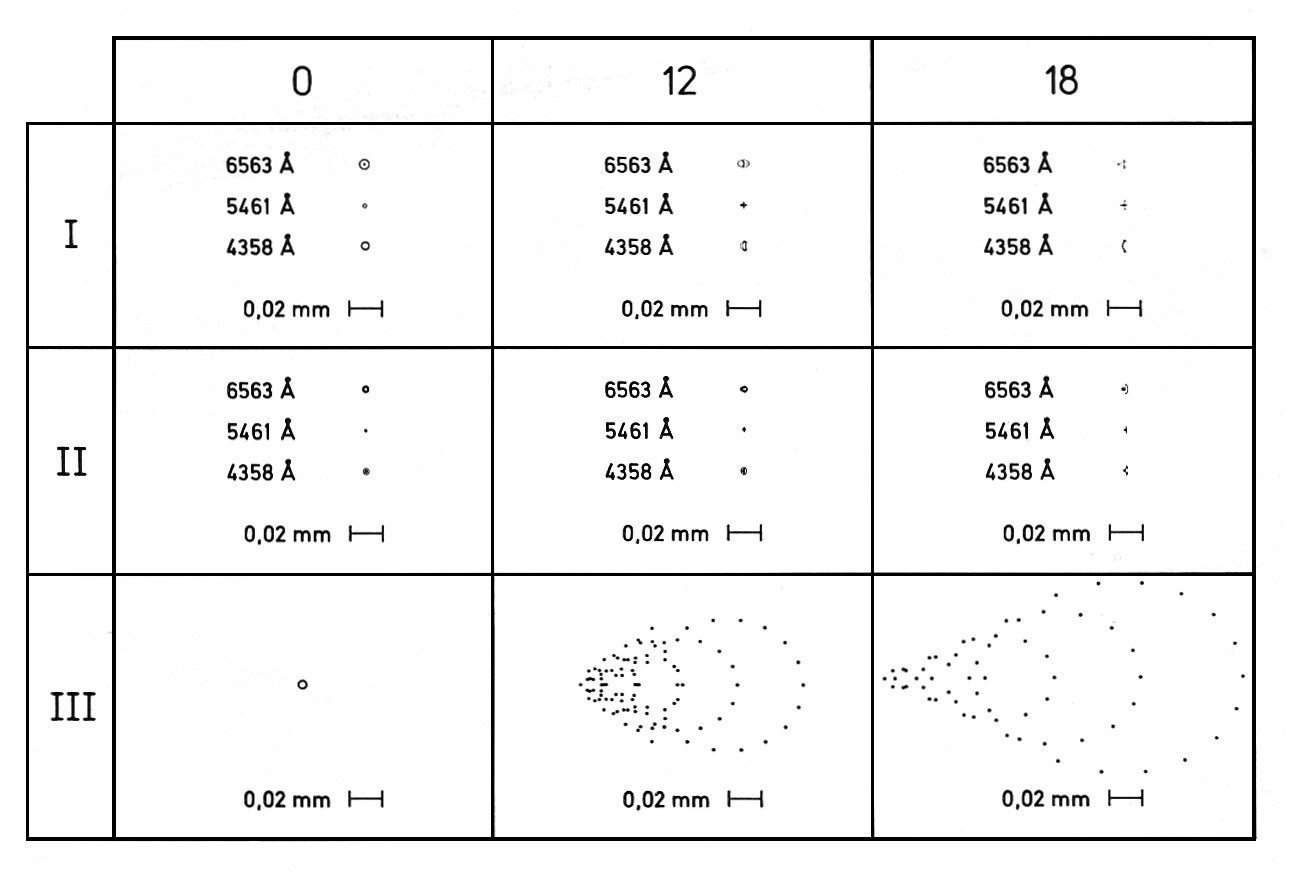

Die Abbildung links (klicken zum Laden eines großen Bildes) zeigt die Spotdiagramme zweier Flatfieldkameras und eines normalen Newton-Teleskops mit identischem Öffnungsverhältnis für drei verschiedene Wellenlängen. I  für die Flatfieldkamera 3.5/500mm II  für die Flatfieldkamera 4.0/760mm und III  Newton Teleskop mit 4.0/760mm Das Bild links zeigt das Kleinbildformat herkömmlichen Films. Die Spalten 0, 12 und 18 sind die Durchstoßdiagramme auf den betreffenden Punkten der Bildebene.

Da das Newton Teleskop ein reines Spiegelsystem ist, sind die Spotdiagramme wellenlängenunabhängig. Die Flatfieldkamera hat jedoch eine Korrektionsplatte aus Glas, deshalb sind die Spotdiagramme wellenlängenabhängig und sind hier für rotes, grünes und blaues Licht angegeben.
